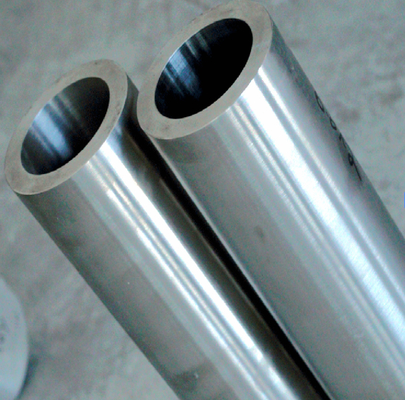

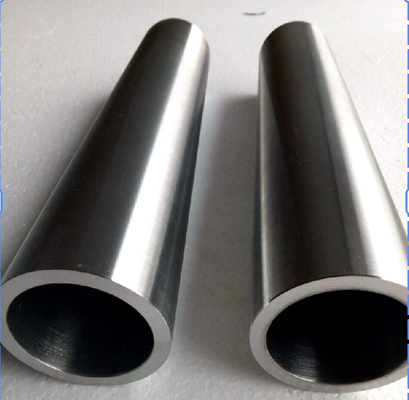

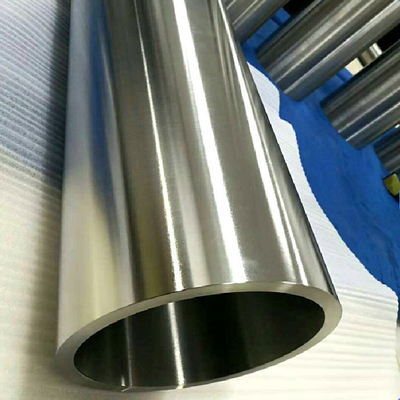

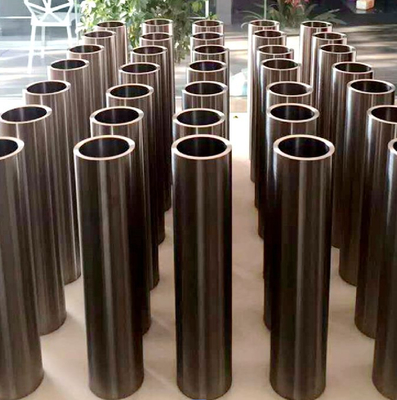

GR5 أنابيب غير منسقة من سبيكة التيتانيوم للأنابيب النفطية للطيران أنابيب النفط المساعدة للطائرات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Certifications | ASTM B338, ASME SB338 | القطر الخارجي | 10-89 ملم |
|---|---|---|---|
| Tubes Type | Seamless tubes, Welded tubes | Keyword | Aviation Oil Pipeline |
| معالجة السطح | مصقول، بأكسيد، ناعم، ساندبلاستيد | Sizes | od30*3mm , od52*6mm, od50*5mm, od59*5mm |
| Length | Customizable | Package | Wooden Case |
منتوج وصف
GR5 أنابيب غير منسقة من سبيكة التيتانيوم للأنابيب النفطية للطيران أنابيب النفط المساعدة للطائرات
1لماذا تستخدم سبيكة التيتانيوم لصنع أنابيب وقود الطائرات؟
سبيكة التيتانيوم لها المزايا التالية، وهي مناسبة بشكل خاص في مجال الطيران:
الوزن الخفيف: حوالي 40٪ أخف من الصلب، والحد من الوزن هو مفتاح تصميم الطائرة.
مقاومة التآكل الفائقة: يمكن أن تقاوم وقود الطيران، بخار الماء، وتآكل رش الملح.
قوة عالية: تقترب من قوة الفولاذ ، أعلى بكثير من الألومنيوم ، ولها مقاومة ضغط قوية ومقاومة للانفجار.
مقاومة درجات الحرارة العالية والمنخفضة: يمكن أن تتحمل البيئات الشديدة من -250 درجة مئوية إلى 600 درجة مئوية.
أداء جيد للتعب: العمل طويل الأمد في بيئة عالية الضغط والاهتزاز ، ليس من السهل أن تتشقق وتفشل.
حياة طويلة للغاية: عمر الخدمة أطول بكثير من أنابيب الوقود التقليدية من الفولاذ الكربوني أو سبيكة الألومنيوم.
لذلك ، يتم استخدام أنابيب وقود سبيكة التيتانيوم في الغالب ل:
أنابيب الوقود الرئيسية للطائرات، وأنابيب الوقود الطرفية للمحرك، وأنابيب الوقود الداخلية لمعدات التزود بالوقود الراقية.
2المواد الشائعة لأنابيب زيت الطيران من سبيكة التيتانيوم
رمز المادة الاسم الكامل الخصائص
سبيكة التيتانيوم-6٪ الألومنيوم-4٪ الفاناديوم الأكثر استخدامًا ، قوة شاملة عالية
مقاومة جيدة للتآكل، مناسبة للصب
Ti-3Al-2.5V تيتانيوم-3٪ الألومنيوم-2.5٪ سبيكة الفاناديوم أكثر ملاءمة للتجهيز البارد وأنابيب النفط ذات الجدران الدقيقة
الدرجة 2 التيتانيوم النقي التيتانيوم الصناعي النقي قوة متوسطة ، ولكن مقاومة للتآكل ممتازة ، مناسبة لأنظمة الضغط المنخفض
3عملية تصنيع أنابيب النفط من سبيكة التيتانيوم
تصنيع أنابيب التيتانيوم السلسة: الطحن الساخن + التدحرج البارد / الرسم البارد لضمان أن جدار الأنابيب موحد وخالي من العيوب.
تصنيع أنابيب التيتانيوم المطاطية: لحام بالليزر بعد تشكيل شريط التيتانيوم، مناسبة لأنابيب ذات قطر كبير.
علاج السطح:
التخلخ لإزالة طبقة الأكسيد
معالجة التخفيف لمنع التآكل في وقت لاحق
التحكم الدقيق في الحجم:
يتم التحكم بصورة عامة في تساهل قطر الأنابيب داخل ± 0.1mm
معدل تسامح سمك جدار الأنابيب ± 10%
4مؤشرات الأداء النموذجية (باستخدام Ti-6Al-4V كمثال)
قوة الشد: ≥895 MPa
قوة الجهد: ≥ 828 MPa
التمدد: ≥10%
صلابة: 280 ∼ 340 HV
الكثافة: حوالي 4.43 غرام / سم3 (40٪ أقل من الصلب)
5تفاصيل الحجم
| رقم الطراز | OD (ملم) | سمك (ملم) | الدرجة | المعايير | الملاحظات |
| (سي إس 6-10/1)0 | 10 | 1 | الـ Ti-6Al-4V | AMS 4943 / ASTM B348 | دائرة وقود ذات قطر صغير |
| (سي إس 6-12-1)2 | 12 | 1.2 | الـ Ti-6Al-4V | AMS 4944 / ASTM B861 | أنبوب وقود مساعد للطائرات |
| (سي إس 616-1)5 | 16 | 1.5 | الـ Ti-6Al-4V | AMS 4945 / ASTM B338 | أنابيب الوقود الرئيسية عالية الضغط |
| (سي إس 6-19/2)0 | 19 | 2 | الـ Ti-6Al-4V | AMS 4945 / ASTM B861 | أنبوب توزيع وقود المحرك |
| CS6-25/2.5 | 25 | 2.5 | الـ Ti-6Al-4V | أيه إس تي إم بي 861 / جي بي / تي 3623 | الأنابيب الرئيسية لتوزيع الوقود |
| (سي إس 6-32/2)5 | 32 | 2.5 | الـ Ti-6Al-4V | الصيغة ASTM B861 | أنابيب إعادة التزود بالوقود في المطار |
| CS6-38/3.0 | 38 | 3 | الـ Ti-3Al-2.5V | الصيغة الأمريكية | خط أنابيب عالي الضغط للخدمات الثقيلة |
| CS6-50/3.5 | 50 | 3.5 | الـ Ti-6Al-4V | AMS 4943 / ASTM B861 | الأنابيب الرئيسية لنظام الجسر لإعادة التزود بالوقود |
| CS6-63/4.0 | 63 | 4 | الـ Ti-6Al-4V | الصيغة ASTM B861 | نظام تخزين زيت المطار الداعم |
| (سي إس 6-89/4)0 | 89 | 4 | الـ Ti-6Al-4V | GB/T 3624 / ASTM B861 | أنابيب النفط الرئيسية ذات التدفق العالي |
6أمثلة تطبيق أنابيب النفط من سبيكة التيتانيوم
نظام وقود بوينغ 787: يتم استخدام أنابيب النفط Ti-6Al-4V على نطاق واسع.
أنابيب زيت محرك إيرباص A350
أنابيب التوصيل الرئيسية للوقود للناقلات العسكرية والمقاتلات
نظام الجسر المطار التزود بالوقود (متطلبات عالية المقاومة للتآكل ومقاومة التعب).
