أنبوب التيتانيوم Gr2 ASTM B861 اختبار هيدروستاتيكي للثني للصناعة الكيميائية

أنبوب التيتانيوم Gr2 ASTM B861 اختبار هيدروستاتيكي للثني للصناعة الكيميائية

المعايير: ASTM B861

المنتجات: أنابيب غير منسقة من التيتانيوم و سبائك التيتانيوم

المواد: الدرجة 1 ~ الدرجة 38

الحجم: OD 0.405 " ((10.29mm) - 36" ((914mm)

الاختبار: اختبار الانحناء / اختبار التسطيح / اختبار الهيدروستاتيك

مقدمة المنتج

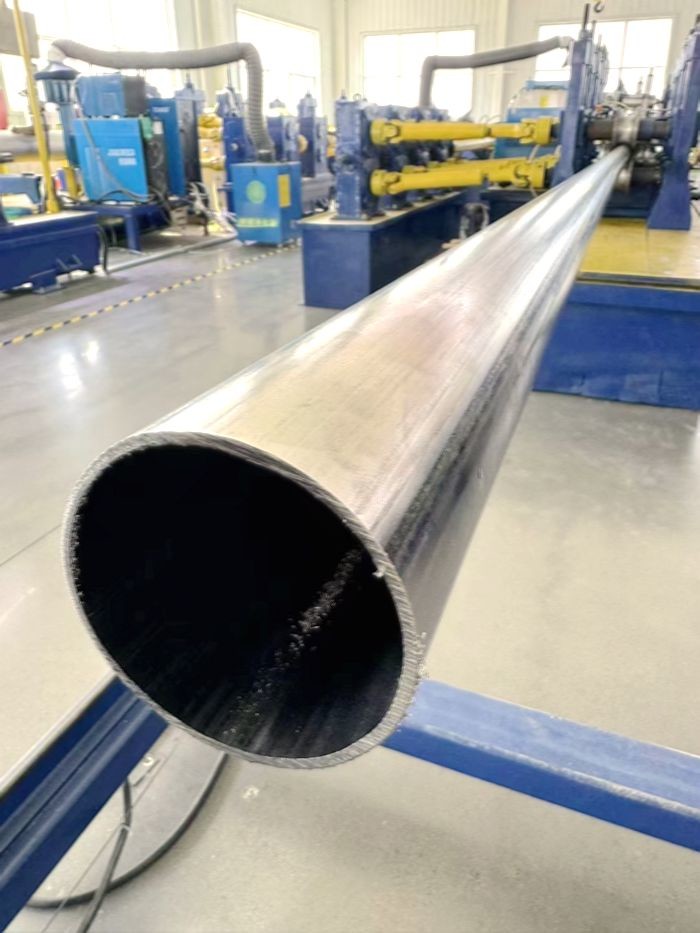

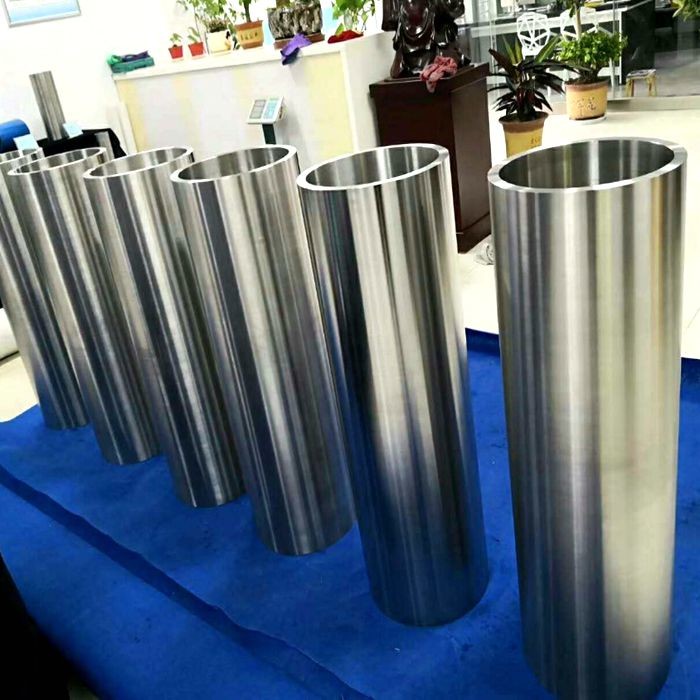

أنبوب التيتانيوم من الدرجة 2 هو نوع شائع الاستخدام في الصناعة الكيميائية. تحدد مواصفات معيار ASTM B861 المتطلبات الخاصة بأنابيب التيتانيوم من الدرجة 2 وألياق التيتانيوم الأخرى ،يضم ما مجموعه 34 نوعا من الأنابيب السلسة من التيتانيوم وسبائك التيتانيوم المخصصة لمقاومة التآكل العامة والخدمة في درجات الحرارة العاليةأنابيب التيتانيوم النقي بدون خياطة وملحومة، تتراوح من 0.405 " (10.29mm) إلى 36" (914mm) ، متوفرة في المخزون في أطوال المقطع المسبق وطول كامل.

التيتانيوم هو معدن ذو مرونة عالية وقابلية للتلاعب، مما يسمح لنا، كأحد مصانع أنابيب التيتانيوم في الصين، لإنتاج مكونات في أشكال مختلفة، بما في ذلك الأنابيب المستديرة، البيضاوية، وحتى المربعة. The products produced according to the ASTM B861 specification are designed to perform well in applications where general corrosion resistance and strength at elevated temperatures are primary requirements.

المواصفات

موقع الإنتاج: 16000 متر مربع

خط الإنتاج: شراء أنابيب التيتانيوم - أنابيب التدحرج - إزالة النفط - غسل الحمض - محمص - مستقيم - فحص معالجة السطح - فحص أنابيب التيتانيوم المنتهية

مطحنة: 6 مجموعات (تتوقع زيادة إلى 9 مجموعات)

فرن التسخين: مجموعة واحدة لـ 9 أمتار ((سيرتفع إلى نظام التسخين عبر الإنترنت))

حوض غسل الحمض: مجموعة واحدة من معدات التخلط القياسية.

آلة تصويب:3 مجموعة

معدات التشطيب السطحية: مجموعتين

معدات معالجة السطح: 1 مجموعة

كاشف خطأ بالموجات فوق الصوتية: 1 مجموعة

معدات اختبار الخصائص الميكانيكية: 1 مجموعة

معدات اختبار إدي الحالية: مجموعة واحدة

القدرة: 300 طن شهرياً

إجراءات اختبار أنابيب التيتانيوم

اختبار الانحناء

وفقًا لمعيار ASTM B861، أنابيب التيتانيوم ذات قطر اسمي 2 بوصة.(51 ملم) وأسفل يجب أن تكون قادرة على الانحناء باردة من خلال 90 درجة حول الماسورة الأسطوانية التي هي اثني عشر مرة من القطر الاسمي للأنبوب دون تطوير الشقوق.

الاختبار الهيدروستاتي

يجب ألا يتجاوز ضغط الاختبار الهيدروستاتيكي الأقصى 2500 psi (17.2 MPa) لأحجام الأنابيب 3 بوصة (76 مم) أو أقل، أو 2800 psi (19.3 MPa) لأحجام أكبر من 3 بوصة (76 مم).يجب الحفاظ على الضغط الهيدروستاتي لمدة لا تقل عن 5 ثوانعندما يطلبها المشتري ويتم تحديدها في الطلب ، يجب اختبار أنابيب التيتانيوم من الدرجة 2 ذات قطرها 14 بوصة (356 ملم) أو أصغر عند ضغط العمل المحدد مرة ونصف,بشرط أن لا يتجاوز إجهاد الألياف المقابلة لهذه الضغوط الاختبارية نصف الحد الأدنى للقوة المحددة للأنبوب من التيتانيوم ، كما هو محدد بموجب المعادلة الواردة في 16.1إذا كان ضغط العمل أكثر من 2800 psi (19.3 MPa) بمرتين ونصف ، يجب الاتفاق على ضغط الاختبار الهيدروستاتيكي بين المصنع والمشتري.
