مبادل حراري من التيتانيوم ورقة التيتانيوم لمبادل حراري ASTM B265
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | Changsheng |
إصدار الشهادات | ISO 9001;2015 |
رقم الموديل | أستم |
الحد الأدنى لكمية | حاسب شخصي 1 |
الأسعار | 15usd/kg |
تفاصيل التغليف | معبأة مع حالة خشبية التصدير |
وقت التسليم | 10-15 يومًا |
شروط الدفع | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض | 50T / الشهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xمواد | التيتانيوم وسبائك التيتانيوم | درجة | الصف 2 ، الصف 5 ، الصف 7 |
---|---|---|---|
معيار | ASTM B265 | سماكة | 0.6-40 ملم |
عرض | 1000-3000 مم | طول | 1000-6000 ملم |
سطح | برايت ، تخليل | شكل | ملفوف وصفيحة |
اِصطِلاحِيّ | المتداول مزورة | ||
تسليط الضوء | ASTM B265 أنبوب ملحوم من التيتانيوم,لوح مبادل حراري من التيتانيوم 0.6 مم,لوح تيتانيوم لسطح التخليل |
أوصاف لوحة التبادل الحراري التيتانيوم
لوحة التبادل الحراري من التيتانيوم هي نوع من ألواح نقل الحرارة المستخدمة في المبادلات الحرارية وأنظمة نقل الحرارة الأخرى.
عادةً ما يتم تصنيع لوحة التبادل الحراري من التيتانيوم من لوح رفيع من التيتانيوم ، وهو معدن قوي جدًا وخفيف الوزن ومقاوم للتآكل.تعتبر صفائح التيتانيوم للمبادل الحراري أيضًا عالية التوصيل للحرارة ، مما يجعلها مادة مثالية للاستخدام في ألواح التبادل الحراري.
عادة ما يتم تشكيل لوحات المبادلات الحرارية في شكل مسطح ورقيق ، والذي يستخدم بعد ذلك لتوصيل الحرارة من وسط إلى آخر.غالبًا ما تستخدم ألواح التبادل الحراري من التيتانيوم في الأنظمة التي تتطلب نقل الحرارة بين سائلين ، كما هو الحال في نظام التبريد.
تُستخدم لوحة التبادل الحراري من التيتانيوم أيضًا بشكل شائع في أنظمة التدفئة الشمسية ، حيث يتم استخدامها لنقل الطاقة من الشمس إلى وسط منفصل.
الخصائص الفيزيائية للتبادل الحراري للوحة التيتانيوم
درجة | طول الشد MPA-Min | قوة الغلة MPA-Min | استطالة٪ -Min |
Gr1 | 240 | 170 | 24 |
Gr2 | 345 | 275 | 20 |
Gr3 | 450 | 380 | 18 |
Gr4 | 550 | 483 | 15 |
Gr5 | 895 | 828 | 10 |
Gr7 | 400 | 275 | 18 |
Gr9 | 620 | 483 | 15 |
Gr12 | 483 | 348 | 18 |
Gr23 / Gr5-Eli | 793 | 759 | 10 |
التركيب الكيميائي للوحة التبادل الحراري من التيتانيوم
درجة |
Fe الأعلى |
ا الأعلى |
ن الأعلى |
ج الأعلى |
ح الأعلى |
Pd ماكس |
ال الأعلى |
فا ماكس |
ني الأعلى |
مو ماكس |
/ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ | بالوزن٪ |
Gr1 | 0.2 | 0.18 | 0.03 | 0.08 | 0.015 | |||||
Gr2 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | |||||
Gr3 | 0.3 | 0.35 | 0.05 | 0.08 | 0.015 | |||||
Gr4 | 0.5 | 0.4 | 0.05 | 0.08 | 0.015 | |||||
Gr5 | 0.4 | 0.2 | 0.05 | 0.08 | 0.015 | 5.5-6.7 | 3.5-4.5 | |||
Gr7 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | 0.12 - 0.25 | ||||
Gr9 | 0.25 | 0.15 | 0.03 | 0.08 | 0.015 | 2.5-3.5 | 2.0-3.0 | |||
Gr12 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | 0.6-0.9 | 0.2-0.4 | |||
Gr5eli / Gr23 | 0.25 | 0.03 | 0.03 | 0.08 | 0.0125 | 5.5-6.5 | 3.5-4.5 | |||
تي | توازن |

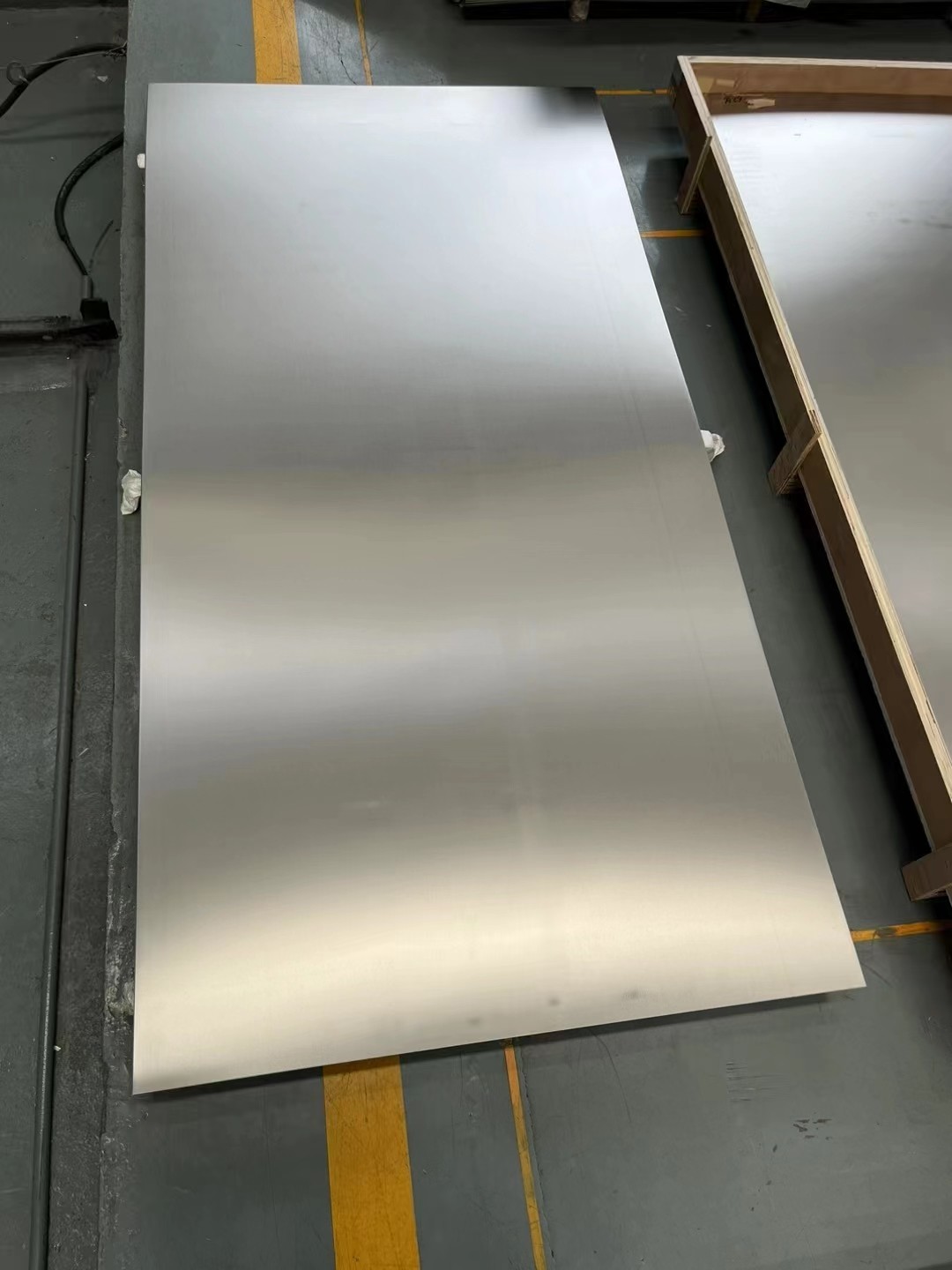

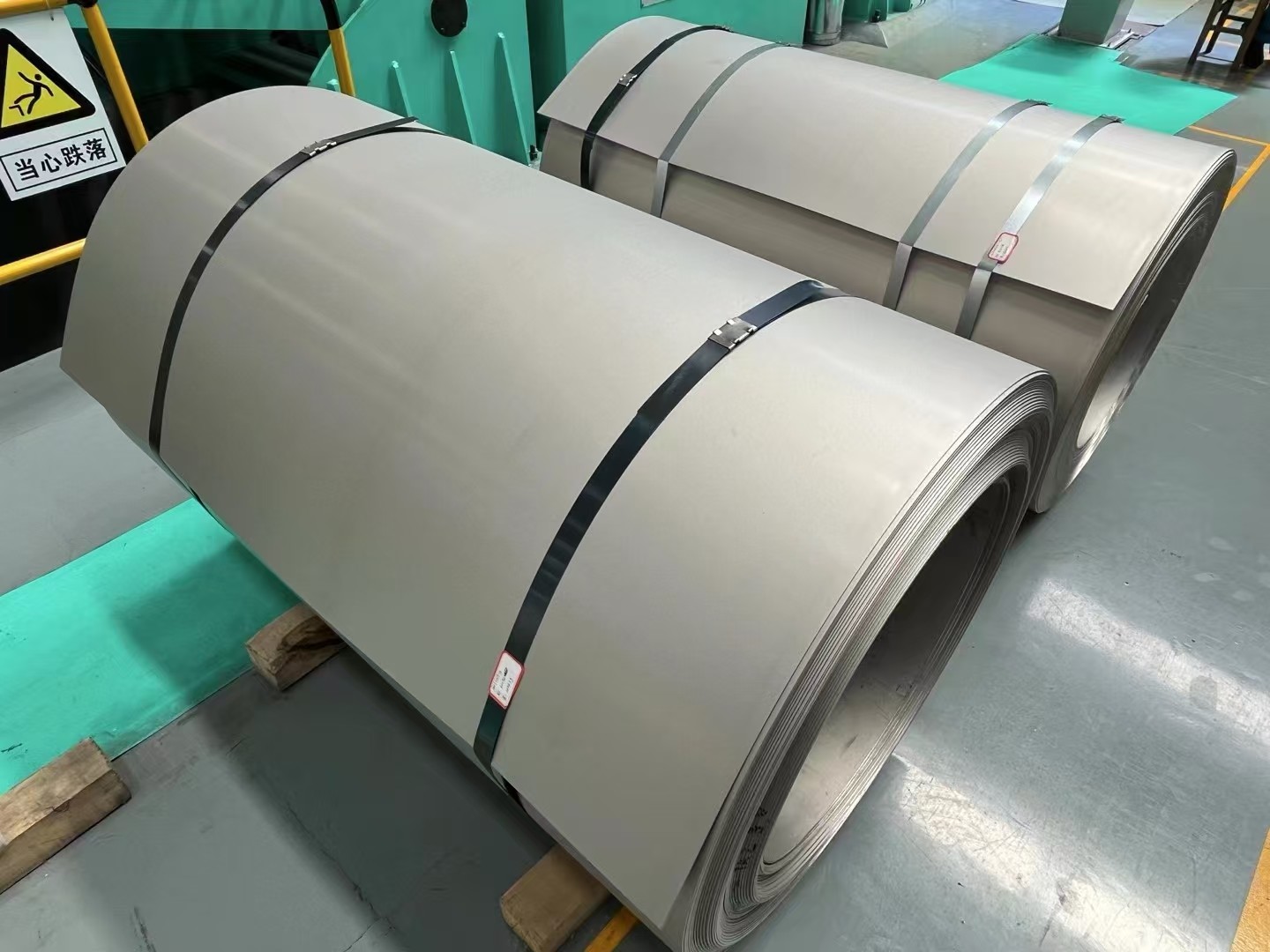

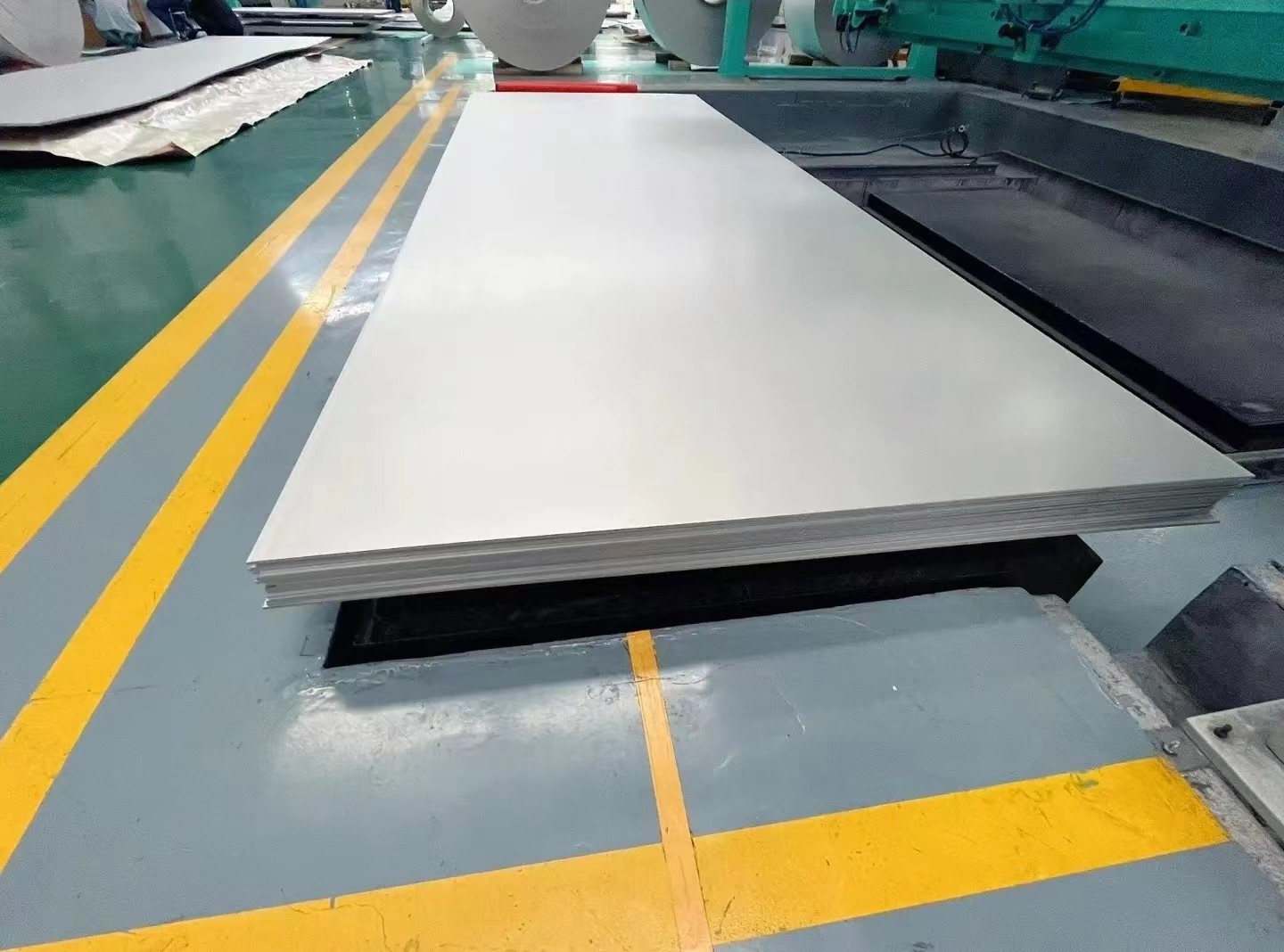

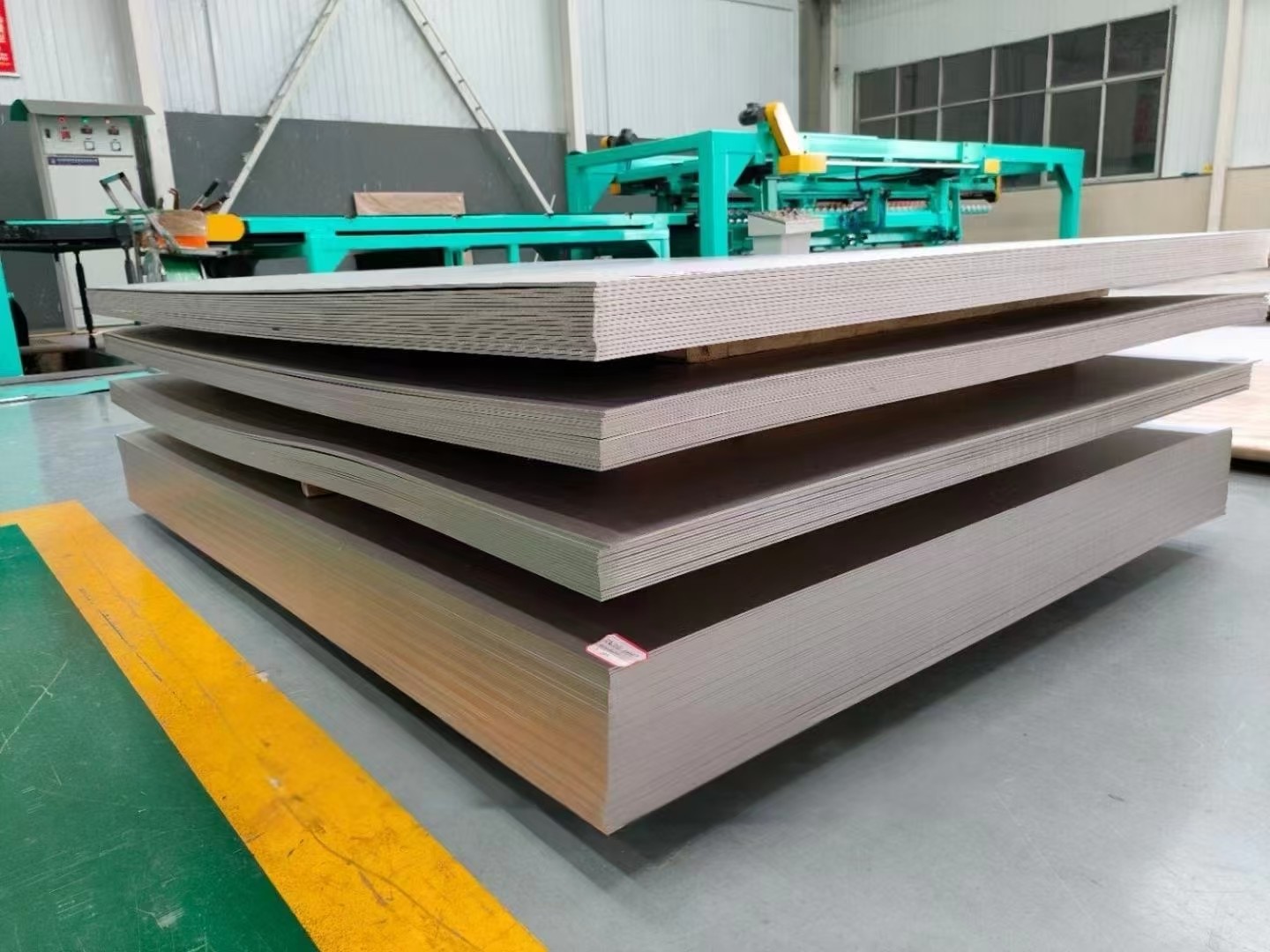

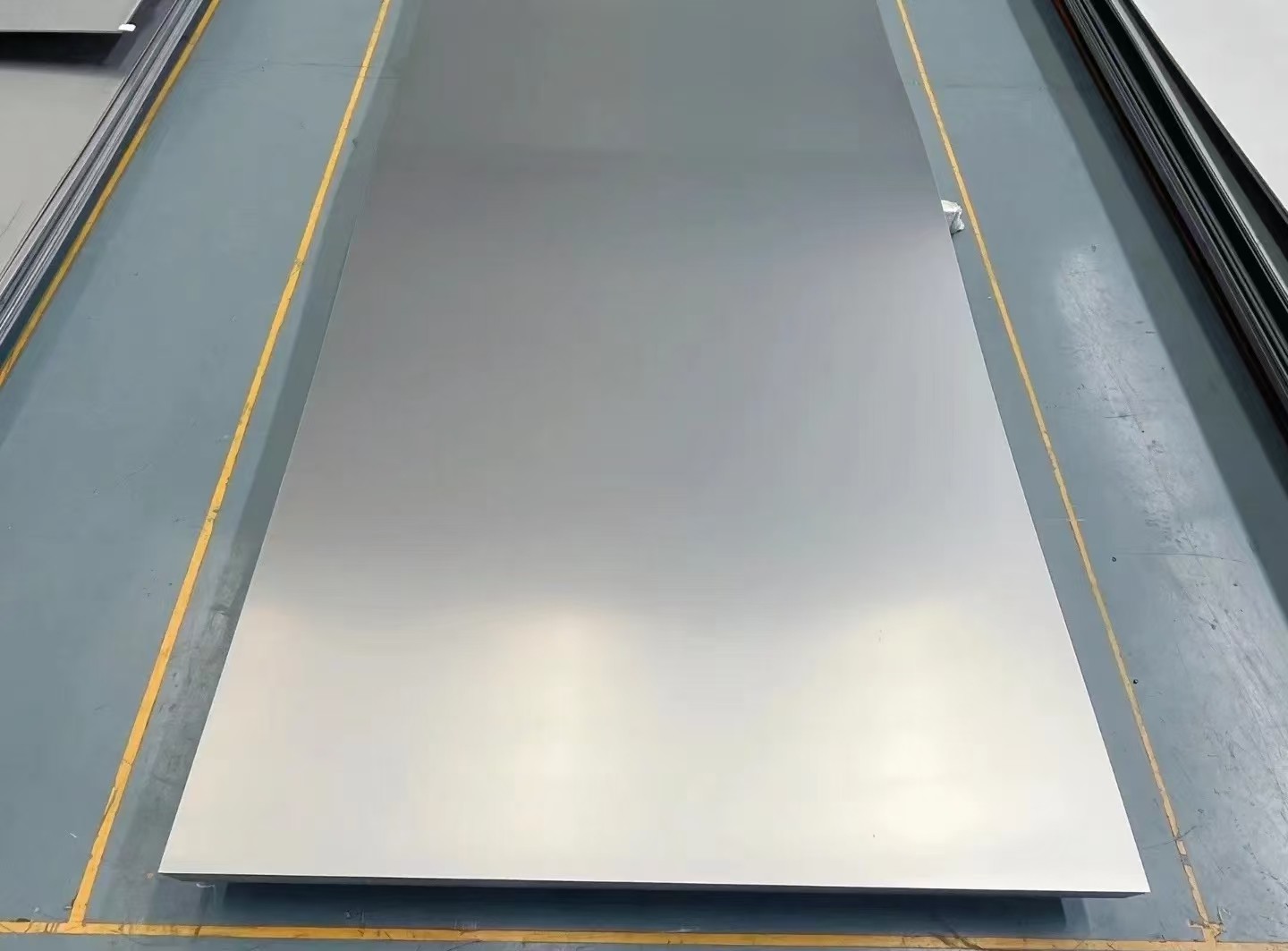

التيتانيوم تبادل الحرارة لوحة صورة تظهر
تطبيقات لوحة التبادل الحراري التيتانيوم
1. السيارات: تستخدم لوحة التبادل الحراري المصنوعة من التيتانيوم في صناعة السيارات لتطبيقات التبريد والتدفئة.يتم استخدامها في المشعات وأنظمة العادم والشواحن التوربينية والمبردات الداخلية لنقل الحرارة بعيدًا عن مكونات المحرك والأجزاء الأخرى.
2. الصناعية: تستخدم صفيحة التبادل الحراري المصنوعة من التيتانيوم أيضًا في التطبيقات الصناعية ، مثل الغلايات والسخانات والأفران.تعتبر ألواح التيتانيوم مثالية لهذه التطبيقات نظرًا لمقاومتها الشديدة للتآكل ونسبة القوة إلى الوزن العالية.
3. البحرية: تستخدم ورقة التيتانيوم للمبادل الحراري في التطبيقات البحرية ، مثل مياه التبريد ، والوقود ، والزيت في السفن والقوارب.كما أنها تستخدم لأنظمة التبريد والتدفئة في الغواصات.
4. الفضاء: تستخدم لوحة التبادل الحراري التيتانيوم في مجموعة متنوعة من تطبيقات الفضاء ، مثل جزء من أنظمة التبريد في الطائرات والأقمار الصناعية.كما أنها تستخدم في المركبات الفضائية لمكونات التبريد والتدفئة.
