EN 1092-1 نوع 32 شفة من التيتانيوم

EN 1092-1 يجب دائمًا استخدام التيتانيوم ذو الشفة السائبة من النوع 32 مع شفة اللوح السائبة من النوع 02.

كما هو موضح من النوع 32 ، تعمل شفة اللوح السائبة المصنوعة من التيتانيوم كحلقة دعم لعقد طوق اللوح الملحوم من التيتانيوم من النوع 32.

تنزلق الأنابيب عبر شفة من النوع 02 إلى نهاية طوق اللوحة من النوع 32.مطلوب لحامين شرائح في المواضع الموضحة للتأكد من أن طوق اللوحة فقط يمكن أن يكون ملامسًا للسائل.يتم وضع حشية ملفوفة مسطحة أو حلزونية بين طوق اللوح من النوع 32 والوجه المرتفع لحافة التزاوج من النوع 01.يجب أن يتم تجهيز السطح النهائي لطوق اللوح المجاور للحشية بعملية تدوير تبلغ 3.2 ميكرومتر رع 12.5 ميكرومتر و 12.5 ميكرومتر Rz ≤ 50.0 ميكرومتر.

إن شفة التيتانيوم ذات اللوح السائب من النوع 32 EN 1092-1 عبارة عن شفة ذات صفيحة فضفاضة مع رقبة ملحومة ونصف قطر r = 3 مم.تم تصميم طوق التيتانيوم الملحوم من النوع 32 للاستخدام مع الأنابيب وفقًا للمعيار EN 1092-1 وهو مناسب للحام مع حواف الألواح السائبة EN 1092-1 Type 04 و 05.تتوفر شفة التيتانيوم السائبة في فئتين من فئات الضغط ، PN 16 و PN 40 ، وهي متوفرة بأحجام من DN15 إلى DN1000.

نوع الفلنجة (النوع) كما في DIN EN 1092-1

EN 1092-1 type1 (حواف لوحة [انزلاق] للحام)
EN 1092-1 type2 (حواف صفيحة فضفاضة مع ياقة لوحة ملحومة)
EN 1092-1 type4 (حواف صفيحة فضفاضة مع ياقة ملحومة برقبة)
EN 1092-1 type5 (فارغ [حواف عمياء)
EN 1092-1 type11 (فلنجات ملحومة برقبة)
EN 1092-1 type12 (حواف انزلاقية مفصلية للحام)
EN 1092-1 Type13 (حواف ملولبة مفصلية)
EN 1092-1 Type21 (فلنجات متكاملة)
EN 1092-1 Type32 (أطواق الألواح الملحومة)
EN 1092-1 Type33 (نهايات الأنابيب المطوية)
EN 1092-1 Type34 (أطواق برقبة ملحومة)
EN 1092-1 Type36 (طوق مضغوط برقبة طويلة)
EN 1092-1 Type37 (طوق مضغوط)

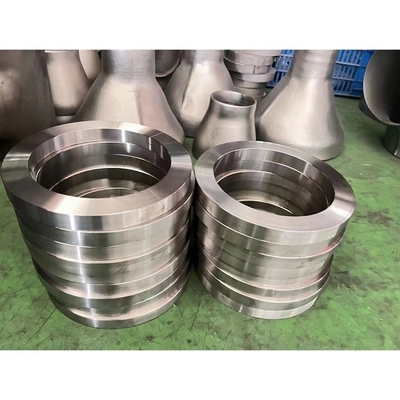

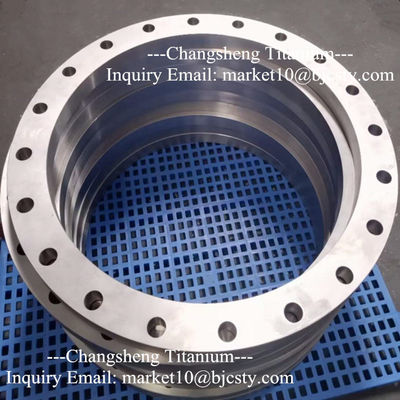

رسم تفصيلي لـ EN 1092-1 نوع 32 شفة التيتانيوم ذات الألواح السائبة

لماذا تستخدم EN 1092-1 نوع 32 شفة ذات ألواح فضفاضة من التيتانيوم

EN 1092-1 يتم استخدام شفة التيتانيوم ذات الألواح السائبة من النوع 32 لتوفير اتصال قوي وآمن بين أنبوبين أو مكونين يحتاجان إلى اللحام معًا.

تم تصميم طوق اللوح الملحوم من التيتانيوم من النوع 32 لمقاومة التآكل ودرجات الحرارة القصوى ، مما يجعله مثاليًا لتطبيقات اللحام في مجموعة متنوعة من الصناعات ، بما في ذلك الطيران والسيارات والطبية.

توفر الحافة الأنبوبية المصنوعة من التيتانيوم من النوع 32 مظهرًا نظيفًا ومكتملًا للوصل الملحوم ، ويمكن تشكيلها أو صقلها للحصول على مظهر احترافي.
