أنبوب ملفوف من التيتانيوم للمبادل الحراري ASTM B861

مكان المنشأ	الصين
اسم العلامة التجارية	Changsheng
إصدار الشهادات	ISO 9001;2015
رقم الموديل	ASTM
الحد الأدنى لكمية	50 كجم
الأسعار	15usd/kg
تفاصيل التغليف	معبأة مع حالة خشبية التصدير
وقت التسليم	10-15 يومًا
شروط الدفع	L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض	5000 طن / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

تفاصيل المنتج

شكل	في كثير من الأحيان نصف كروية أو مقببة الشكل.	درجة	45 درجة 90 درجة 180 درجة
درجة	TA1، TA2، TC4، TA10GR1، GR2، GR5، Gr12	أبعاد	DN10-DN1000
ضغط التشغيل	ما يصل إلى 3000 رطل لكل بوصة مربعة	نوع الموضوع	المعاهدة الدولية لعدم التخلي عن النفط، معاهدة التخلي عن النفط، معاهدة التخلي عن النفط، معاهدة التخلي
كوع الآخرين	45E (L) 45E (S) 180E (L) 180E (S)	القوة الميكانيكية	40،000-65,000 psi
مقاومة درجات الحرارة	-60 إلى 540 درجة مئوية	درجة حرارة التشغيل	-60 درجة مئوية إلى 300 درجة مئوية
تصنيف الضغط	فئة 150، فئة 300، فئة 600، فئة 900، فئة 1500، فئة 2500	بعقب نوع اللحام	سي إتش 5، سي إتش 10، سي إتش 40، سي إتش 80
NPS	1/2 "- 48"	اسماء اخرى	أكواع اللحام بعقب أو مرتجعات
معايير الإنتاج	ASME B16.9 (الولايات المتحدة)، EN 10253 (الاتحاد الأوروبي)
إبراز	أنبوب التيتانيوم الملفوف غير الملحوم , أنبوب التيتانيوم ASTM B338 , أنبوب التيتانيوم الملفوف للمبادلات الحرارية

اترك رسالة

منتوج وصف

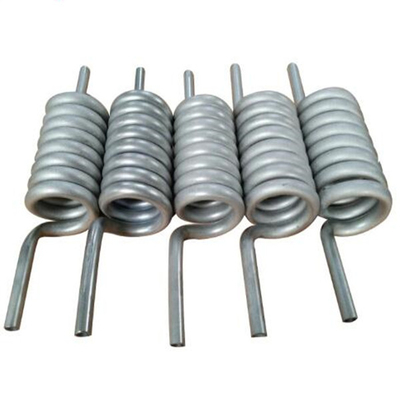

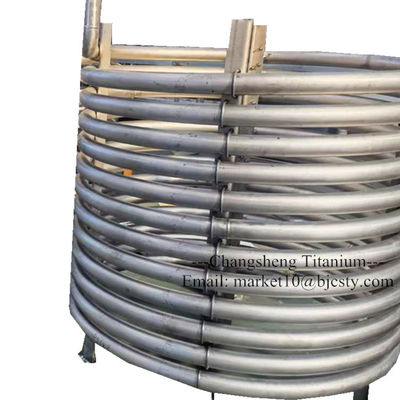

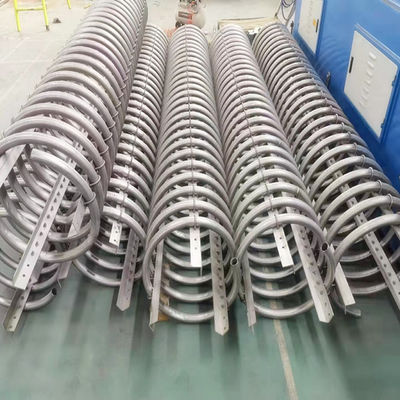

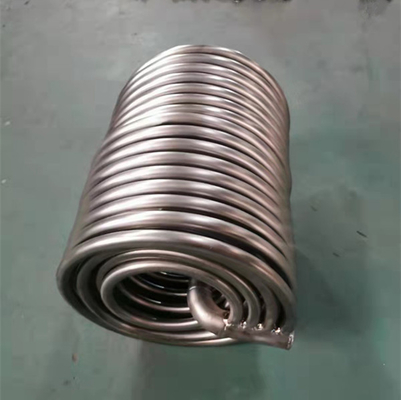

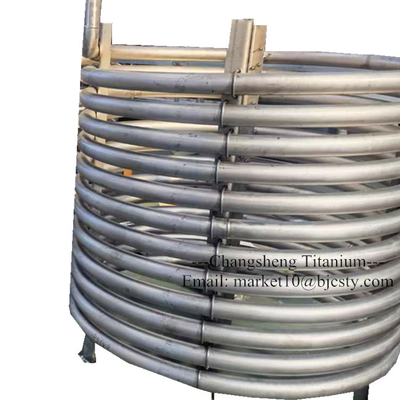

الأنابيب الملفوفة من التيتانيوم لمبادل الحرارة (ASTM B861)

أنابيب من التيتانيوم الملفوفة المصنوعة وفقًاالصيغة ASTM B861تستخدم على نطاق واسع في أنظمة مبادلة الحرارة بسببمقاومة التآكل الممتازة,نسبة قوة عالية إلى الوزن، وأداء نقل الحرارة المتفوقتشكلت هذه الأنابيب في ملفوفات متواصلةزيادة مساحة السطح، مما يتيح زيادة كفاءة تبادل الحرارة.

أنابيب التيتانيوم الملفوفة بلا خلط مثالية للتطبيقات التي تنطوي على السوائل السامة ومياه البحر والملحومة والكلوريدات ودرجات الحرارة العالية والبيئات الصناعية المطالبة.هيكلهم السلس يضمنسمك جدار موحد,مقاومة الضغط العالي، وعمر خدمة طويل، مما يجعلها مناسبة لكل من عمليات التدفئة والتبريد.

داخل المبادل الحراري، يتدفق السائل من خلال لفائف التيتانيوم ويتبادل الحرارة مع وسط آخر، لتحقيق نقل حراري فعال مع تقليل فقدان الطاقة.

التركيب الكيميائي والخصائص الميكانيكية

الخصائص الميكانيكية

الدرجة	قوة الشد (MPa)	قوة العائد (MPa)	الطول (%)
الدرجة الأولى	240	170	24
Gr2	345	275	20
Gr4	550	483	15
Gr5	895	828	10
Gr7	400	275	18
Gr9	620	483	15
Gr12	483	348	18
Gr23	793	759	10

التركيب الكيميائي (wt%)

الدرجة	فاي ماكس	ماكس	N max	C max	ماكس	Pd max	ال	V	نـي	(مو)
الدرجة الأولى	0.20	0.18	0.03	0.08	0.015	‬‬	‬‬	‬‬	‬‬	‬‬
Gr2	0.30	0.25	0.03	0.08	0.015	‬‬	‬‬	‬‬	‬‬	‬‬
Gr4	0.50	0.40	0.05	0.08	0.015	‬‬	‬‬	‬‬	‬‬	‬‬
Gr5	0.40	0.20	0.05	0.08	0.015	‬‬	5.5 ¢67	3.5 ‬45	‬‬	‬‬
Gr7	0.30	0.25	0.03	0.08	0.015	0.12 ٠25	‬‬	‬‬	‬‬	‬‬
Gr9	0.25	0.15	0.03	0.08	0.015	‬‬	2.5 ¢35	2.0330	‬‬	‬‬
Gr12	0.30	0.25	0.03	0.08	0.015	‬‬	‬‬	‬‬	0.6609	0.2 ٠4
Gr23	0.25	0.03	0.03	0.08	0.0125	‬‬	5.5 ¢65	3.5 ‬45	‬‬	‬‬

محتوى التيتانيوم:الرصيد

تطبيقات أنابيب التيتانيوم الملفوفة لمبادلات الحرارة

تستخدم الأنابيب الملفوفة من التيتانيوم على نطاق واسع في الصناعات التي تتطلب مقاومة التآكل والمتانة ونقل الحرارة الفعال.

الفضاء الجوي

أنظمة هيدروليكية

خطوط الوقود

أنظمة العادم

مكونات معدات الهبوط

البتروكيماويات والنفط والغاز

خطوط أنابيب النفط والغاز

مبادلات الحرارة البحرية

لفائف التبريد/التدفئة في المصافي

المعالجة الكيميائية

أوعية التفاعل

المكثفات والتبخرات

أنظمة أنابيب السوائل التآكل

الصناعة الطبية

أنابيب متلفة من التيتانيوم Gr1 للزرع

مكونات الأطراف الاصطناعية

معدات جراحية

صناعة الأغذية والمشروبات

مبادلات الحرارة في مصانع المعالجة

الأنابيب الصحية

خزانات التخزين المعرضة للسوائل الحمضية

مزايا أنابيب التيتانيوم المطوية

المقاومة الاستثنائية للتآكل (الكلورات، مياه البحر، الأحماض)

خفيفة الوزن مع قوة ميكانيكية عالية

مقاومة درجات الحرارة العالية

موصلة حرارية ممتازة

الملفات السلسة = أقل لحام → موثوقية أكبر

عمر خدمة طويل وتكلفة صيانة أقل
