الدرجة: التيتانيوم الدرجة 1 ، الصف 2 ، الصف 12

النوع: الأنابيب والمواسير الملحومة

المعيار: ASTM B338 ASTM B337 ASTM B862

الشكل: أنابيب دائرية

القطر الخارجي: 12.7 مم ، 16 مم ، 19.05 مم ، 25.4 مم ، 38.1 مم ، 50.8 مم ، إلخ.

سمك الجدار: 0.5 مم / 0.71 مم / 0.8 مم / 1.0 مم / 1.2 مم / 1.6 مم / 2.11 مم ، إلخ.

حالة التوريد: صلب

الاختبار: اختبار بالموجات فوق الصوتية ، اختبار هيدروليكي
المعالجة: المتداول الباردة / الساخنة

التطبيق: مبادل حراري ، مكثف ، مبخر ، إلخ.



معلومات مفصلة في شكل أنابيب التيتانيوم الملحومة

اسم العنصر	أنبوب التبادل الحراري لأنابيب التيتانيوم الملحومة لمكثف تفاعل أكسدة PTA
مادة	المجموعة الأولى Gr2 Gr12
يكتب	ملحومة
المعايير	ASTM B338 ASTM B337 ASTM B862
شكل	أنابيب مستديرة ذات نهايات عادية
القطر الخارجي	12.7 مم ، 16 مم ، 19.05 مم ، 25.4 مم ، 38.1 مم ، 50.8 مم ، إلخ.
سمك الحائط	0.5mm / 0.71mm / 0.8mm / 1.0mm / 1.2mm / 1.6mm / 2.11mm ، إلخ.
طول	بحد أقصى 12 مترًا ، أو حسب طلب العملاء
سطح	سطح التخليل
امتحان	فحص إيدي الحالي ، اختبار هيدروليكي ، اختبار بالموجات فوق الصوتية



مميزات أنابيب التيتانيوم الملحومة

1. درجة عالية من الأتمتة وكفاءة إنتاج عالية.أنبوب التيتانيوم الملحوم هو اختيار شريط التيتانيوم عالي الجودة ، في خط إنتاج لحام الأنابيب الأوتوماتيكي ، بعد المعالجة الحرارية ، التقويم ، القطع ، الاختبار للحصول على منتجات الأنابيب المؤهلة.يستغرق الأمر حوالي 10 دقائق فقط من التشكيل إلى التغليف لأنبوب التيتانيوم الملحوم ، وتتم عملية الإنتاج والفحص جميعها تلقائيًا.
2. سمك جدار موحد ودقة أبعاد عالية ، عيوب أقل في السطح ، موثوقية عالية.التوحيد في سماكة جدار الأنبوب النهائي مرتفع للغاية ، والأهم من ذلك أنه لا يوجد تكوين ميكروكراك على السطح الداخلي.
3. قوة اللحام أعلى من قوة المصفوفة.يعتمد لحام أنبوب التيتانيوم على اللحام المحسن بأقطاب التنغستن لحماية غاز الأرجون مع عملية اللحام بالانصهار الذاتي لمعدن المصفوفة ، والتي لا تملأ المعدن الخارجي ، وذلك لضمان وحدة اللحام وتكوين المصفوفة.
4. ميزة التكلفة للأنابيب الملحومة من التيتانيوم.المنافسة في سوق الأنابيب الملحومة المصنوعة من التيتانيوم في الصين شرسة بشكل خاص ، وكان سعر المنتج يحوم منذ فترة طويلة عند أدنى مستوى تاريخي ، وأقل بكثير من سعر المنتجات المماثلة للأنابيب غير الملحومة.​

الخواص الميكانيكية لمادة التيتانيوم

درجة ASTM	تكوين سبيكة	قوة الشد		قوة الغلة		استطالة
		ksi	الآلام والكروب الذهنية	ksi	الآلام والكروب الذهنية
GR1	Ti غير المحدود (نقي) 35A-CP1	35	240	25	170	24
GR2	غير محايد Ti (نقي) 50A-CP2	50	345	40	275	20
GR12	Ti-0.3Mo-0.8 ني	70	483	50	345	18

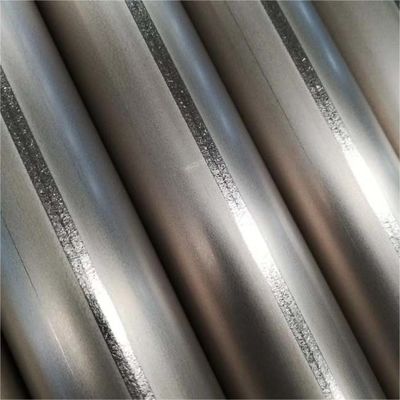

صور لأنابيب التيتانيوم الملحومة

تتميز سبائك التيتانيوم والتيتانيوم بالقوة العالية والمقاومة الجيدة للتآكل ، وهي مناسبة لصنع أجزاء نقل الحرارة بجدار رفيع.عندما يتم استخدامه كعنصر نقل حرارة ، يكون السطح أملس وقوة الالتصاق صغيرة ، مما يمكن أن يمنع بشكل فعال التحجيم ويضمن التوصيل الحراري المستقر لفترة طويلة.تتميز Gr1 و Gr2 و Gr12 Titanium بقوة معتدلة ودونة جيدة وأداء معالجة بارد جيد ، وقد تمت معالجتها في أنواع مختلفة من أنابيب التبادل الحراري ، والتي تستخدم على نطاق واسع في المكثف والمبادل الحراري للطاقة النووية ، وتحلية مياه البحر ، وصناعة البتروكيماويات والتبريد وحماية البيئة وغيرها من المجالات.أنبوب التيتانيوم الملحومسوف يزداد الطلب أكثر فأكثر ، سيكون مجال التطبيق أكثر وأكثر اتساعًا.
