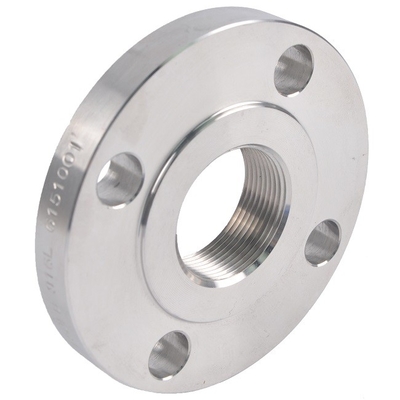

شفة مترابطة من التيتانيوم Gr5 ASTM B16.9 Dn50 Pn25 مادة كيميائية بترولية
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | CSTI |
إصدار الشهادات | ISO9001 |
رقم الموديل | dn50 pn25 ASTM B16.9 gr5 Th أنبوب شفة |
الحد الأدنى لكمية | حاسب شخصي 1 |
الأسعار | $18.40~$66.60/Pieces |
تفاصيل التغليف | تصدير حزمة صندوق خشبي مع ملزمة معدنية لضمان الشحن الآمن والترحيب باقتراحكم. |
وقت التسليم | 10 ~ 15 يوم عمل |
شروط الدفع | T / T ، L / C. |
القدرة على العرض | 2000 قطعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xمعيار | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | مقاس | 1/2 "~ 60" NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
---|---|---|---|
شكل | الشفاه المترابطة | ضغط | كلاس 150/300/600/9001500/2500 |
درجة | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 تيتانيوم | طلب | صناعي ، مبادل حراري ، طبي ، عادم سيارات ، صناعي / طبي |
لون | قطعة من الجبن ، لون التيتانيوم الأصلي ، Ti Natural ، رمادي | تقنية | مزورة وتشكيله باستخدام الحاسب الآلي |
تسليط الضوء | Gr5 Titanium Thread Flange Flange,ASTM B16.9 Titanium Thread Flange Flange,Pn25 الانزلاق على فلنجة برقبة ملحومة |

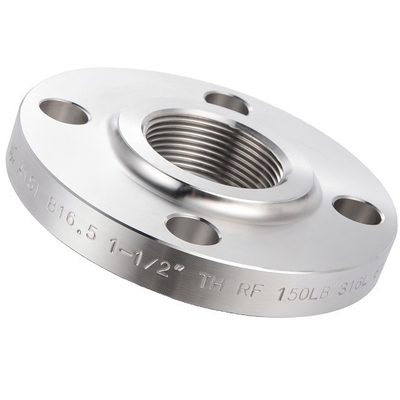

شفة مترابطة من التيتانيوم Gr5 ASTM B16.9 Dn50 Pn25 مادة كيميائية بترولية
شفة التيتانيوم المسننة هي نوع من الفلنجات المصممة ليتم تثبيتها على طرف الأنبوب الملولب أو التركيب.تحتوي الشفة على خيوط داخلية تسمح بتوصيلها بالخيوط الخارجية على الأنبوب أو التركيب.
تتوفر فلنجات التيتانيوم الملولبة في درجات مختلفة ، بما في ذلك Gr5 ، وهي مصممة لتلبية معيار ASTM B16.9.تحدد هذه المواصفة القياسية الأبعاد والتفاوتات ومتطلبات المواد للتركيبات المستخدمة في أنظمة الأنابيب.
تُستخدم هذه الفلنجات بشكل شائع في صناعات مثل البترول والمعالجة الكيميائية ، حيث يتم استخدامها لتوصيل الأنابيب والتجهيزات في مجموعة متنوعة من التطبيقات.إنها مفيدة بشكل خاص في المواقف التي يكون فيها من الضروري توصيل الأنابيب والتجهيزات بدون لحام ، كما هو الحال في المناطق التي يحظر فيها اللحام أو في الحالات التي تتطلب التفكيك.
يوفر استخدام الفلنجات الملولبة المصنوعة من التيتانيوم عددًا من المزايا ، بما في ذلك مقاومة التآكل الممتازة ، ونسبة القوة إلى الوزن العالية ، والتوافق مع مجموعة واسعة من المواد.
منتجات |
لحام المقبس |
الصف المادي |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr9 Gr11 |
شهادة |
ISO9001: 2008 Alibaba.com التقييم المورد |
معيار |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628
|
مقاس |
1/2 "~ 60" NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
فئة الضغط |
PN0.25 ~ 32 ميجا باسكال |
(DIN) PN6 PN10 PN16 PN25 رغم PN250 |
|
150 # 250 # 300 # 400 # 500 # 600 # 900 # 1500 # 2500 # |
|
تقنية |
مزورة وتشكيله باستخدام الحاسب الآلي |
يكتب |
Weldnecks Slip-Ons مقبس أعمى ملولب ومفصل حضن |
سطح شفة |
FF RF TG RJ MFM |
المتطلبات الكيميائية
ن | ج | ح | الحديد | ا | ال | الخامس | PD | شهر | ني | تي | |
Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | بال |
Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | بال |
Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5 ~ 6.75 | 3.5 ~ 4.5 | / | / | / | بال |
Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | بال |
Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5 ~ 3.5 | 2.0 ~ 3.0 | / | / | / | بال |
Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | بال |
متطلبات الشد
درجة | قوة الشد (دقيقة) | قوة الغلة (دقيقة) | استطالة(٪) | ||
ksi | م با | ksi | م با | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
9 | 90 | 620 | 70 | 438 | 15 |
12 | 70 | 438 | 50 | 345 | 18 |
شفة التيتانيوم المترابطة Gr5 ASTM B16.9 Dn50 Pn25 حالة تطبيق الكيماويات البترولية
تُستخدم فلنجات التيتانيوم الملولبة في مجموعة متنوعة من التطبيقات في صناعات المعالجة البترولية والكيميائية ، حيث تُستخدم لربط الأنابيب والتجهيزات في مجموعة متنوعة من التطبيقات.فيما يلي بعض الأمثلة على الأماكن التي يمكن أن تستخدم فيها هذه الفلنجات:
1- المعالجة الكيميائية: في مصانع المعالجة الكيميائية ، تستخدم الفلنجات الملولبة المصنوعة من التيتانيوم بشكل شائع لتوصيل الأنابيب والتجهيزات في مجموعة متنوعة من التطبيقات ، بما في ذلك نقل المواد الكيميائية والغازات المسببة للتآكل.توفر مادة التيتانيوم مقاومة ممتازة للتآكل في وجود هذه المواد الكيميائية القاسية ، وهو أمر بالغ الأهمية في هذه الصناعة.
2- النفط والغاز: في صناعة النفط والغاز ، تُستخدم الفلنجات الملولبة المصنوعة من التيتانيوم لربط الأنابيب والتجهيزات في مجموعة متنوعة من التطبيقات ، بما في ذلك الحفر والإنتاج والنقل.إنها مفيدة بشكل خاص في المواقف التي لا يكون فيها اللحام خيارًا ، كما هو الحال في المناطق التي يُحظر فيها اللحام أو في المواقف التي تتطلب التفكيك.
3 توليد الطاقة: في صناعة توليد الطاقة ، تستخدم الفلنجات الملولبة المصنوعة من التيتانيوم لربط الأنابيب والتجهيزات في الغلايات والتوربينات وغيرها من المعدات.توفر مادة التيتانيوم مقاومة ممتازة للتآكل في وجود الماء والبخار بدرجة حرارة عالية ، وهو أمر بالغ الأهمية في هذه الصناعة.
بشكل عام ، تستخدم الفلنجات الملولبة المصنوعة من التيتانيوم على نطاق واسع في الصناعات التي تتطلب قوة عالية ومقاومة للتآكل ، وحيث لا يكون اللحام خيارًا.يعد الاختيار المناسب لهذه الفلنجات وتركيبها أمرًا مهمًا لضمان اتصال آمن وموثوق في مجموعة متنوعة من التطبيقات.من المهم أيضًا اتباع معايير ولوائح الصناعة ، مثل ASTM B16.9 ، للتأكد من أن الشفاه تفي بالمواصفات المطلوبة للتطبيق المحدد.
بطاقة شعار: شفة التيتانيوم الخيوطوشفة لحام المقبس (SW)، شفة الأنبوب ASTM B16.9 gr5 Th
